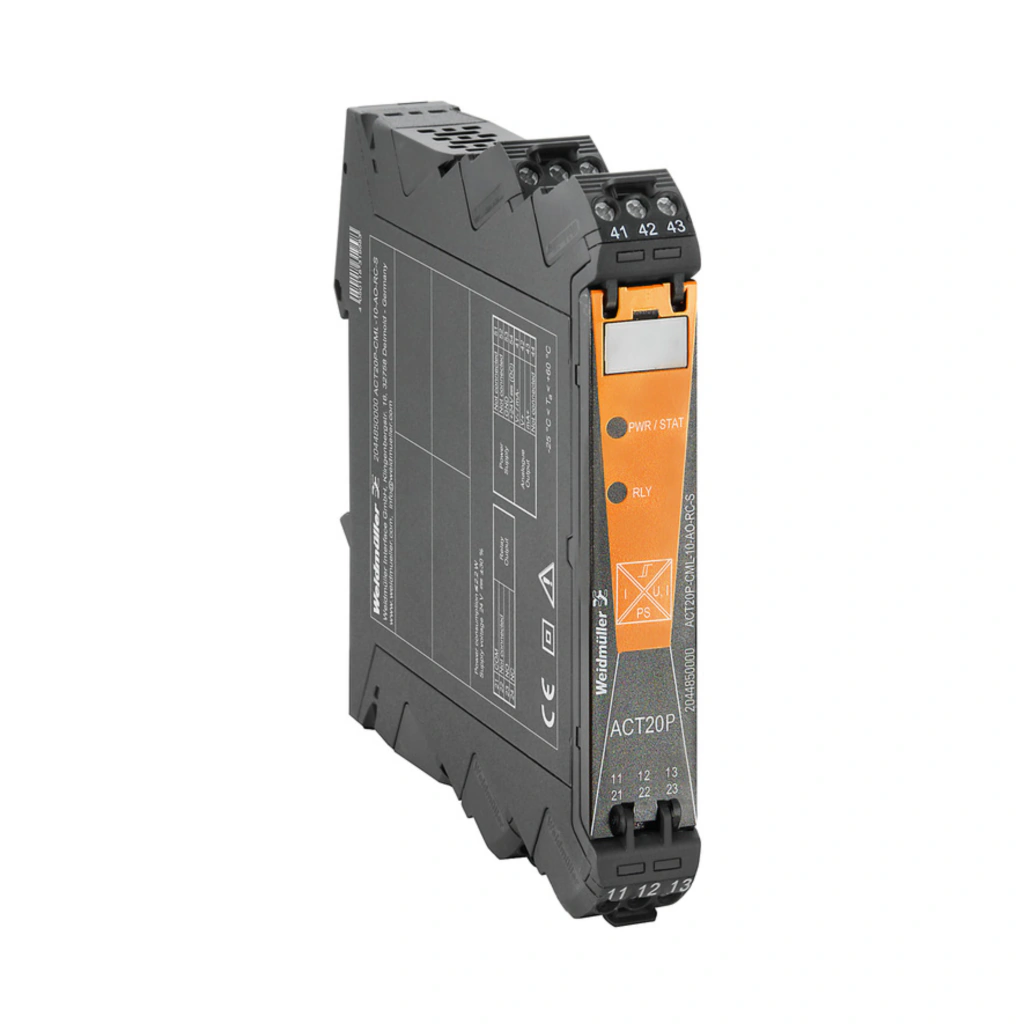

Supervisor ACT20P-CML-10-AO-RC-S - 2044850000 - Weidmüller

O ACT20P-CML-10-AO-RC-S, código 2044850000, da Weidmüller, é um transdutor e supervisor de corrente da linha ACT20P, desenvolvido para medir e monitorar correntes alternadas (AC) e contínuas (DC) de até 10 A. O equipamento integra medição de alta precisão, saída analógica configurável e saída a relé para monitoramento de limites, sendo ideal para aplicações de automação industrial, monitoramento de motores e proteção de processos. :contentReference[oaicite:0]{index=0}

O módulo utiliza tecnologia de True RMS para medições precisas mesmo em correntes com formas de onda distorcidas, podendo também operar no modo de média aritmética (AA) para aplicações em corrente contínua. A entrada é configurável para faixas de 0…1 A, 0…5 A ou 0…10 A, sem necessidade de transformadores externos em diversas aplicações. :contentReference[oaicite:1]{index=1}

O ACT20P dispõe de saída analógica configurável em corrente (0...20 mA, 4...20 mA e ±20 mA) ou tensão (0...10 V, 2...10 V, 0...5 V, 1...5 V, ±5 V e ±10 V), além de um relé reversível (1 CO) para alarmes de sobrecorrente ou subcorrente. Os limites de atuação, histerese e atraso podem ser ajustados por chaves DIP e potenciômetros frontais. :contentReference[oaicite:2]{index=2}

Projetado para ambientes industriais, o equipamento possui isolação galvânica de quatro vias entre entrada, saída, alimentação e relé, alimentação em 16,8 a 31,2 Vcc, montagem em trilho DIN TS35 e sinalização por LED frontal conforme recomendações NE43, NE44 e NE107. :contentReference[oaicite:3]{index=3}

Características Técnicas

• Fabricante: Weidmüller
• Modelo: ACT20P-CML-10-AO-RC-S
• Código do fabricante: 2044850000
• GTIN (EAN): 4050118409680
• Categoria: Supervisor / Transdutor de corrente
• Linha: ACT20P
• Entrada: Corrente AC/DC configurável de 0…1 A, 0…5 A ou 0…10 A
• Método de medição: True RMS ou média aritmética (AA)
• Saída analógica: 0...20 mA, 4...20 mA, ±20 mA, 0...10 V, 2...10 V, 0...5 V, 1...5 V, ±5 V e ±10 V
• Saída digital: 1 contato reversível (1 CO), 2 A / 250 V AC
• Precisão: ±0,3% (1 A e 5 A) / ±0,6% (10 A)
• Tempo de resposta: ≤ 300 ms (True RMS)
• Alimentação: 16,8 a 31,2 V DC
• Configuração: Chaves DIP e potenciômetros
• Isolação: Galvânica de 4 vias (entrada, saída, alimentação e relé)
• Montagem: Trilho DIN TS35
• Tipo de conexão: Bornes a parafuso
• Grau de proteção: IP20
• Temperatura de operação: -25 °C a +60 °C
• Dimensões (L × A × P): 17,5 × 119,2 × 113,6 mm
• Peso: 141 g

Benefícios

• Medição precisa de corrente AC e DC utilizando tecnologia True RMS
• Monitoramento integrado de sobrecorrente e subcorrente
• Saídas analógicas configuráveis em corrente ou tensão
• Relé integrado para sinalização e proteção de processos
• Isolação galvânica de quatro vias para maior segurança elétrica
• Configuração simples por chaves DIP e potenciômetros
• Design compacto para instalação em trilho DIN TS35

Aplicações

Indicado para monitoramento de motores elétricos, bombas, ventiladores, resistências, sistemas de distribuição de energia, painéis elétricos, máquinas industriais e processos de automação que necessitam de medição precisa de corrente, geração de alarmes e integração com CLPs, IHMs e sistemas supervisórios.
