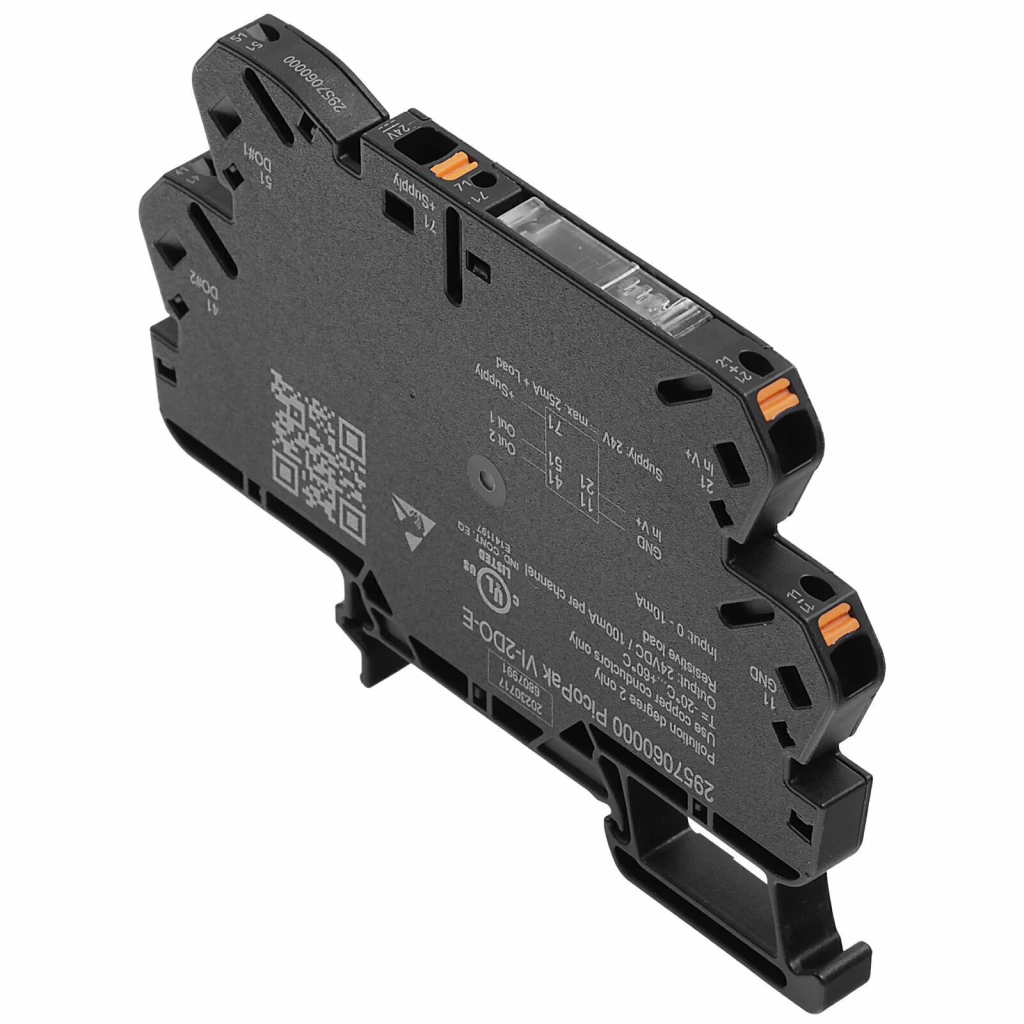

Monitoramento de Valor Limite PICOPAK-VI-2DO-EP - 2957060000 - WEIDMÜLLER
O PICOPAK-VI-2DO-EP, código 2957060000, da WEIDMÜLLER, é um módulo de monitoramento de valor limite para sinais de tensão DC, projetado para converter sinais analógicos de processo em saídas digitais de comutação para aplicações de automação industrial.
Esse equipamento faz parte da linha PICOPAK, utilizada para condicionamento compacto de sinais em painéis elétricos. Ele é aplicado principalmente em sistemas onde sinais de 0…10 V DC precisam ser monitorados continuamente para detecção de limites superiores ou inferiores em processos industriais.
O dispositivo recebe um sinal de entrada de 0…10 V DC e compara esse valor com limites configuráveis. Quando o sinal ultrapassa ou cai abaixo dos valores ajustados, o módulo ativa suas saídas digitais automaticamente, permitindo funções de alarme, proteção ou controle de processos.
O PICOPAK-VI-2DO-EP possui duas saídas digitais a transistor, que podem ser configuradas como PNP ou NPN, possibilitando integração flexível com CLPs, relés auxiliares e sistemas de controle industrial.
A configuração do equipamento é feita por DIP switches e potenciômetros frontais, permitindo ajuste rápido dos limiares de atuação, histerese e comportamento das saídas diretamente em campo, sem necessidade de software adicional.
O tempo de resposta do dispositivo é extremamente rápido, inferior a 250 µs, garantindo detecção quase imediata de variações no sinal de entrada e acionamento preciso das saídas de controle.
O módulo opera com alimentação padrão de 24 V DC e possui baixo consumo de energia, sendo ideal para sistemas distribuídos e painéis de automação compactos.
Com apenas 6,4 mm de largura, o equipamento é projetado para montagem em trilho DIN TS35, permitindo alta densidade de dispositivos no painel elétrico.
O dispositivo conta com LEDs de status que indicam alimentação, estado das saídas e condições de operação, facilitando diagnóstico e manutenção em campo.
O PICOPAK-VI-2DO-EP é amplamente utilizado em aplicações de monitoramento de sinais analógicos em sistemas industriais como bombas, ventiladores, HVAC, sensores de processo, sistemas auxiliares e automação de máquinas.
Esse tipo de módulo é essencial em arquiteturas industriais modernas, pois permite transformar sinais analógicos contínuos em decisões digitais rápidas e confiáveis, aumentando a segurança e a eficiência dos processos.
Características Técnicas
- Fabricante: WEIDMÜLLER
- Modelo: PICOPAK-VI-2DO-EP
- Código do fabricante: 2957060000
- GTIN (EAN): 4099986741331
- Tipo: Monitor de valor limite para sinal de tensão
- Entrada: 0…10 V DC
- Saídas: 2 x transistor (PNP/NPN configurável)
- Função: Monitoramento de limite superior e inferior
- Histerese: Ajustável (~1% típico)
- Tempo de resposta: < 250 µs
- Configuração: DIP switch + potenciômetros frontais
- Alimentação: 24 V DC ±20%
- Consumo: ~0,6 W
- Saída digital: 2 x transistor, até 100 mA
- Isolamento galvânico: Não especificado (conexão direta de sinal)
- Montagem: Trilho DIN TS35
- Largura: 6,4 mm
- Temperatura de operação: -20 °C a +60 °C
- Proteção: IP20
- Aplicações: Automação industrial, monitoramento de sinais 0–10 V, proteção de processos, HVAC, bombas, ventiladores e sistemas de controle
