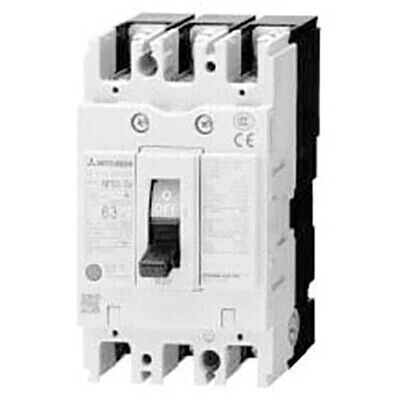

Disjuntor Caixa Moldada com Proteção contra Fuga à Terra 3P 15A 15kA 230V 30mA NV63-SV3P15A30 Mitsubishi

O NV63-SV3P15A30, da Mitsubishi Electric, é um disjuntor caixa moldada com proteção contra fuga à terra, desenvolvido para proteção de circuitos elétricos em instalações industriais e comerciais. O modelo possui 3 polos, corrente nominal de 15 A, sensibilidade de 30 mA e capacidade de interrupção de até 15 kA em 230 VCA.

O equipamento pertence à série WS-V / NV-S da Mitsubishi e combina as funções de proteção termomagnética contra sobrecargas e curtos-circuitos com a proteção contra correntes de fuga à terra. A sensibilidade de 30 mA permite detectar pequenas correntes residuais e realizar o desligamento do circuito quando ocorre uma condição de fuga.

Principais Características

• Fabricante: Mitsubishi Electric
• Modelo: NV63-SV3P15A30
• Série: WS-V / NV-S
• Tipo: Disjuntor caixa moldada com proteção contra fuga à terra
• Polos: 3P
• Corrente nominal: 15 A
• Sensibilidade à corrente residual: 30 mA
• Tensão de utilização: 100 a 440 VCA
• Capacidade de interrupção em 230 VCA: 15 kA
• Capacidade de interrupção em 400/415/440 VCA: 7,5 kA
• Tipo de disparo: Termomagnético
• Classe: S
• Categoria de utilização: A
• Tensão suportável de impulso: 6 kV

Proteção Termomagnética

O NV63-SV3P15A30 possui proteção térmica contra sobrecargas e proteção magnética contra curtos-circuitos. Dessa forma, o disjuntor atua para interromper o circuito quando são identificadas condições anormais de corrente que possam provocar danos aos condutores e equipamentos.

A corrente nominal do modelo é de 15 A, sendo necessário dimensionar a aplicação de acordo com a capacidade dos condutores, corrente de carga, método de instalação e demais critérios do projeto elétrico.

Proteção contra Fuga à Terra — 30 mA

Além da proteção convencional do disjuntor, o modelo possui proteção contra fuga à terra com sensibilidade nominal de 30 mA. Quando uma corrente residual atinge o nível de atuação especificado, o mecanismo de disparo interrompe o circuito.

Esse recurso acrescenta uma camada de proteção contra correntes de fuga, sendo especialmente relevante em instalações nas quais a proteção diferencial residual é necessária. O fabricante especifica tempo máximo de atuação de 0,1 s na corrente residual nominal e até 0,04 s a 5 vezes a corrente residual nominal.

Capacidade de Interrupção de 15 kA

Em 230 VCA, o NV63-SV3P15A30 apresenta capacidade de interrupção de curto-circuito de 15 kA. Para tensões de 400, 415 e 440 VCA, a capacidade especificada é de 7,5 kA.

Essa característica deve ser considerada no dimensionamento da proteção, comparando a capacidade de interrupção do disjuntor com a corrente de curto-circuito presumida no ponto de instalação.

Aplicação em Sistemas Trifásicos

Por possuir 3 polos, o modelo pode ser utilizado em circuitos trifásicos, realizando a proteção simultânea dos três condutores de fase. A série também contempla diferentes configurações de ligação, conforme a aplicação e o esquema elétrico utilizado.

Construção Caixa Moldada

A construção em caixa moldada proporciona uma solução robusta para aplicações de distribuição e proteção elétrica. O modelo possui estrutura com dimensões aproximadas de 75 × 130 × 90 mm, conforme os dados da família NV63-SV.

Recursos e Benefícios

• Disjuntor caixa moldada Mitsubishi Electric
• 3 polos
• Corrente nominal de 15 A
• Proteção térmica contra sobrecarga
• Proteção magnética contra curto-circuito
• Proteção contra fuga à terra
• Sensibilidade residual de 30 mA
• Capacidade de interrupção de até 15 kA em 230 VCA
• Aplicação em sistemas trifásicos
• Construção robusta em caixa moldada
• Série WS-V / NV-S Mitsubishi

Aplicações

O Disjuntor Caixa Moldada Mitsubishi NV63-SV3P15A30 é indicado para proteção de circuitos industriais, quadros de distribuição, máquinas, equipamentos de automação, instalações trifásicas e sistemas elétricos que necessitam de proteção contra sobrecarga, curto-circuito e fuga à terra.

Pode ser utilizado em aplicações de distribuição elétrica e proteção de cargas, sempre considerando as características da instalação e o correto dimensionamento da proteção.

Exemplos de Aplicação

• Quadros elétricos industriais
• Máquinas industriais
• Painéis de automação
• Distribuição elétrica trifásica
• Proteção de alimentadores
• Proteção de equipamentos industriais
• Instalações comerciais e industriais
• Sistemas que exigem proteção contra fuga à terra

Indicado para

O Mitsubishi NV63-SV3P15A30 é indicado para aplicações que necessitam de um dispositivo de proteção compacto e robusto, combinando proteção termomagnética e proteção contra fuga à terra de 30 mA em um único equipamento.

Sua configuração de 3 polos, 15 A e capacidade de interrupção de 15 kA em 230 VCA torna o modelo adequado para diversas aplicações de proteção em sistemas elétricos industriais.

Especificações Técnicas

Produto original Mitsubishi Electric. Disjuntor caixa moldada NV63-SV3P15A30, 3 polos, 15 A, proteção termomagnética e proteção contra fuga à terra com sensibilidade de 30 mA, indicado para aplicações de proteção elétrica industrial.
