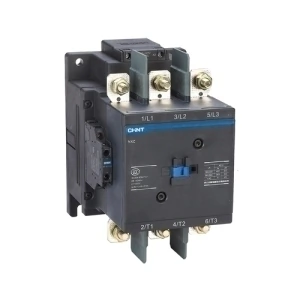

Contator NXC-400 AC/DC 220V-240V – CHINT
O NXC-400, da CHINT, é um contator de potência desenvolvido para comando e controle de cargas elétricas em instalações industriais e comerciais. Com corrente nominal de até 400 A e bobina de comando para 220-240 V AC/DC, o modelo é indicado para aplicações que exigem elevada capacidade de manobra.
O contator pode ser utilizado em circuitos de comando de motores, sistemas de aquecimento, iluminação e outras cargas elétricas, permitindo realizar o acionamento e desligamento da carga por meio de um circuito de controle de menor potência.
Principais Características
- Fabricante: CHINT
- Modelo: NXC-400
- Tipo: Contator de potência
- Corrente nominal: 400 A
- Tensão da bobina: 220-240 V AC/DC
- Aplicação: Manobra e controle de cargas elétricas
- Frequência: 50/60 Hz
- Categoria de utilização: conforme configuração e aplicação
Funcionamento
O CHINT NXC-400 utiliza uma bobina eletromagnética para comandar os contatos principais. Quando a bobina recebe a tensão de comando, o mecanismo interno movimenta os contatos, permitindo a passagem de corrente para a carga.
Quando o comando é removido, os contatos retornam à posição de repouso, interrompendo o circuito de potência. Dessa forma, o contator permite controlar cargas de elevada corrente utilizando um circuito de comando adequado.
Bobina AC/DC 220-240 V
A bobina do NXC-400 é projetada para 220 a 240 V em corrente alternada ou contínua (AC/DC). Essa característica proporciona flexibilidade para utilização em diferentes circuitos de comando, desde que a tensão aplicada esteja dentro da faixa especificada pelo fabricante.
Alta Capacidade de Corrente
Com capacidade nominal de 400 A, o NXC-400 é destinado a aplicações de maior potência, sendo adequado para sistemas de comando de motores e outras cargas que exigem dispositivos de manobra robustos.
A corrente efetivamente admissível depende da categoria de utilização, tensão do circuito, tipo de carga, regime de operação e condições de instalação. Para motores, por exemplo, deve-se considerar a categoria de utilização e os dados específicos do motor antes do dimensionamento.
Aplicações
O Contator CHINT NXC-400 é indicado para aplicações de automação industrial, painéis elétricos, comando de motores, máquinas industriais, sistemas de aquecimento, instalações elétricas e controle de cargas de elevada corrente.
Exemplos de Aplicação
- Comando de motores elétricos
- Painéis de automação industrial
- Partida e parada de motores
- Comando de máquinas industriais
- Sistemas de aquecimento
- Manobra de cargas elétricas
- Quadros de distribuição e controle
- Sistemas de automação
Benefícios
- Alta capacidade de manobra
- Corrente nominal de 400 A
- Bobina compatível com AC e DC
- Comando de cargas de elevada potência
- Aplicação em sistemas industriais
- Integração em painéis elétricos e sistemas de automação
Indicado para
O NXC-400 CHINT é indicado para projetos que necessitam de um contator de potência de alta corrente para acionamento e controle de cargas elétricas. Sua bobina de 220-240 V AC/DC facilita a integração com diferentes circuitos de comando.
Importante: o dimensionamento do contator deve considerar a corrente da carga, tensão de operação, categoria de utilização e regime de trabalho. Para aplicações com motores, é fundamental verificar os dados do motor e a categoria de emprego especificada para o contator.
Conteúdo da Embalagem
- 01 Contator CHINT NXC-400 AC/DC 220-240 V
Produto original CHINT. Contator de potência NXC-400, corrente nominal de 400 A, com bobina de comando 220-240 V AC/DC, indicado para aplicações industriais e manobra de cargas elétricas.
